Адаптивные фары: что это такое и как они работают

Адаптивные фары — это головной свет, который меняет направление луча без участия водителя. Главная функция — динамический поворотный свет: при повороте руля модуль ближнего света доворачивается в сторону поворота, и дорога за изгибом освещается раньше, чем туда смотрит капот. Вторая функция — автоматический корректор: фара держит правильный наклон луча, когда багажник загружен или машина проседает на разгоне и торможении.

Система состоит из трёх уровней. Датчики — угол поворота рулевого колеса, скорость автомобиля и датчики положения кузова (уровня) на передней и задней подвеске. Блок управления — он обрабатывает эти сигналы; у многих автомобилей VAG это отдельный модуль, закреплённый на корпусе фары снизу. Исполнительные механизмы — электромоторы внутри фары: один поворачивает модуль по горизонтали, другой меняет наклон по вертикали. Максимальный угол поворота у большинства систем — около 15 градусов.

AFS, AFL, AFLS, AHL — в чём разница

Названия разные, принцип один. AFS (Adaptive Front-lighting System) — так систему называют Volkswagen, Audi, Lexus и Toyota. AFL — у Opel, где к повороту основного модуля добавлены отдельные лампы статического подсвета поворота. AFLS — вариант Mazda. AHL (Adaptive Headlight) — у BMW, в частности на биксеноне X5 E70 и купе E92. Ранние системы строились на биксеноне, в современных LED-фарах функцию поворота выполняют те же моторы или электронное управление сегментами светодиодов.

Отсюда и запросы вида «адаптивные фары Q5 8R», «адаптивные фары Е92», «адаптивные фары Пассат Б6»: у этих машин адаптив шёл в более дорогих комплектациях, и при покупке подержанного авто важно понимать, какая фара стоит — обычная или с поворотным модулем. Стёкла у них часто одинаковые, а корпуса и начинка — нет.

Как проявляется ошибка AFS

Неисправность адаптивного света редко бывает «тихой» — блок управления постоянно проверяет датчики и моторы и сообщает о проблеме. Типичные признаки:

• Индикатор AFS OFF горит постоянно. Система отключена: вручную кнопкой или временно, например до завершения самопроверки после замены аккумулятора. Фары светят как обычные.
• Индикатор мигает. Более серьёзный сигнал: блок нашёл электрическую или механическую неисправность и заблокировал адаптив.
• Сообщение «Ошибка AFS» или «Адаптивное освещение неисправно» на экране бортового компьютера, у VW и Audi — с жёлтым символом фары.
• Фара перестала доворачиваться при повороте руля, одна сторона ведёт себя иначе, чем другая.
• Луч ушёл вниз или вверх и не возвращается: корректор застрял в крайнем положении.
• Ошибка появляется «плавающе» — на неровной дороге, после мойки, в дождь или при повороте руля. Это подсказка: плохой контакт, влага или механика на грани заклинивания.

6 причин, почему не работает адаптивное освещение

1. Датчик положения кузова

Датчики уровня стоят у подвески, под днищем, и связаны с рычагом тягой с шарнирами. Грязь, реагенты и вода делают своё дело: шарниры закисают, тяга ломается или отсоединяется, сам датчик выходит из строя. Блок получает от него неправдоподобный сигнал и отключает адаптив. У владельцев Lexus RX серии 330–400h именно датчик уровня задней подвески называют самой частой причиной мигающего AFS OFF; на Passat B6 описаны закисшие шарниры, которые «с трудом перемещались».

2. Мотор поворота или корректора внутри фары

Внутри фары работают небольшие электромоторы с червячными или винтовыми передачами. Со временем смазка высыхает, шток перестаёт выдвигаться, мотор упирается и не может довести модуль до нужного положения — блок фиксирует ошибку. Типичный признак — ошибка появляется при повороте руля, а одна фара «замирает». Иногда механизм удаётся восстановить, иногда мотор меняют на новый.

3. Блок управления фарой

Модуль AFS у многих моделей закреплён прямо на корпусе фары снизу, где ему достаётся и вибрация, и перепады температур, и вода. Отказы — отпаявшиеся контакты на плате, выгоревшие силовые элементы, коррозия после попадания влаги. На форумах Touareg первого поколения блоки под фарами называют одной из самых частых причин ошибки AFS.

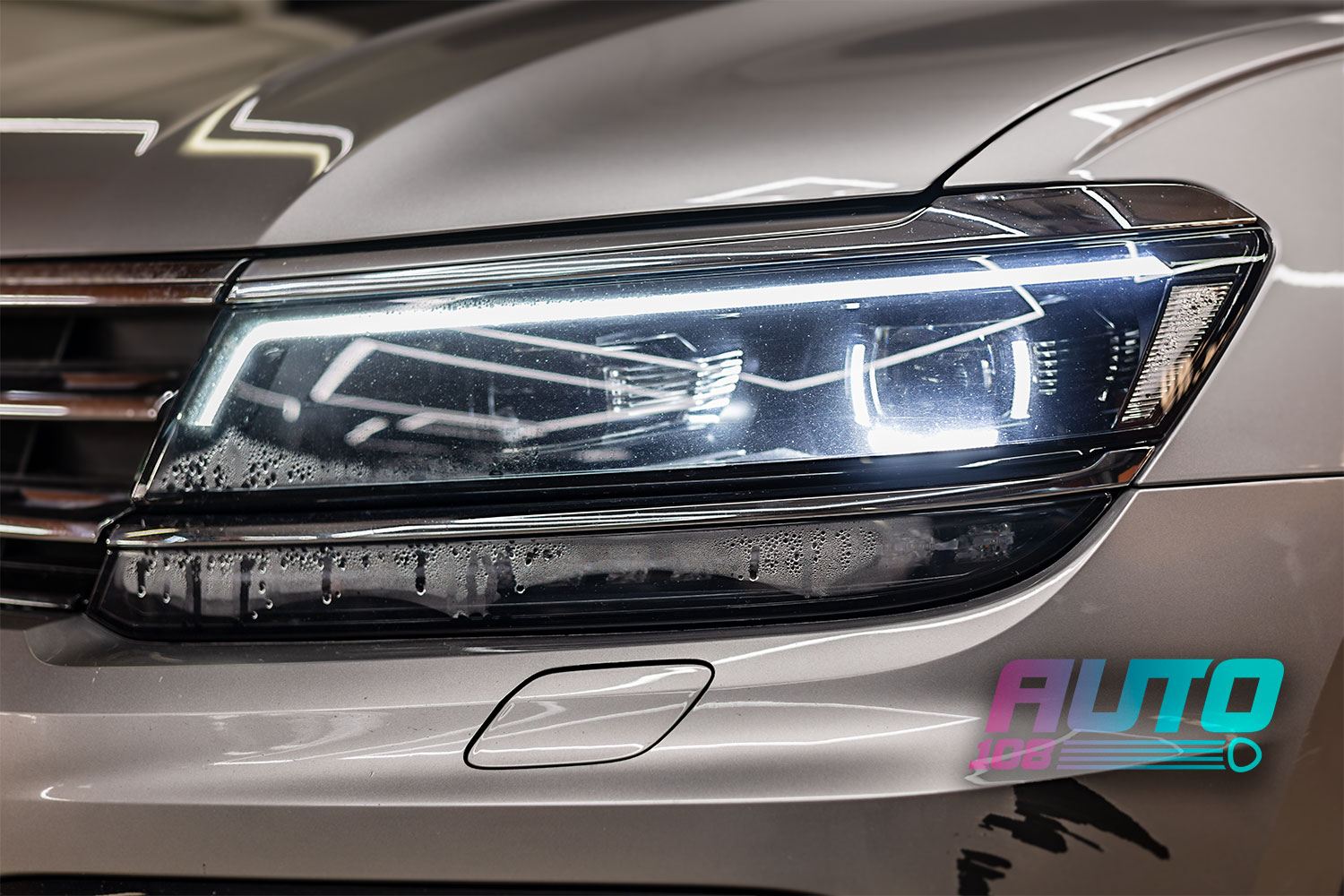

4. Влага внутри фары

Для обычной фары конденсат — это мутное стекло и выгоревший отражатель. Для адаптивной — ещё и моторы, их разъёмы, платы и блок управления в сыром корпусе. Коррозия контактов начинается задолго до полного отказа, поэтому ошибки сначала появляются «иногда», а потом становятся постоянными. Подробно о причинах конденсата — в статье почему потеют фары.

5. Разъёмы и проводка

Сломанная защёлка разъёма, окисленные контакты, перетёртый провод в жгуте фары — и блок теряет связь с мотором или датчиком. Такие неисправности часто «плавают»: ошибка появляется на кочках и пропадает после перезапуска. Проверяется прозвонкой проводки и осмотром колодок.

6. Лампы, питание и связь между блоками

Система отслеживает и сами источники света. На биксеноне ошибку может вызвать уставшая лампа или блок розжига, у систем с отдельной лампой подсвета поворота — перегоревшая лампа. Ещё один сценарий — просадка напряжения: в официальном бюллетене Volkswagen для Sharan описано, как резкое падение напряжения при пуске двигателя обрывает связь модуля AFS с бортовой сетью. Решение там — проверка ламп, переподключение аккумулятора и удаление ошибок, а не замена деталей.

Типовые случаи: Touareg, Q7, Passat, Tiguan, Lexus

По открытым отчётам владельцев картина по моделям выглядит так. Это не приговор каждой машине, а подсказка, с чего начать поиск.

• Volkswagen Touareg первого поколения и родственные ему модели. Блоки управления под фарами и моторы корректора внутри фары. В одном из подробных разборов причиной ошибки AFS с мигающей жёлтой лампой оказался мотор, у которого высохла смазка на винтовом штоке: шток не мог поднять и опустить линзу. После чистки и смазки ошибка ушла. На той же платформе построена Audi Q7 4L с адаптивным биксеноном.
• Volkswagen Passat B6, Passat CC, Passat B7, Tiguan. Датчики положения кузова, разъёмы фар, контакты на плате модуля AFS, моторы. В разборе на клубном форуме Passat B6 владелец прошёл все пункты по очереди — от закисших датчиков до перепайки контактов — и закончил заменой модуля управления.
• Lexus RX. На RX 330–400h мигающий AFS OFF владельцы чаще всего связывают с датчиком уровня задней подвески и его тягой, реже — с моторами в фаре и блоком управления.
• BMW с системой AHL (X5 E70, E90/E92 и другие) — механика поворотного модуля биксенона, а на поздних X5 F15 с Adaptive LED добавляются драйверы и платы, которые особенно боятся влаги.

Общее у всех: адаптивная фара намного сложнее обычной, а новая стоит в разы дороже. Поэтому логика ремонта везде одинаковая — найти конкретный отказавший узел, а не менять фару целиком.

Что проверить самому до сервиса

1. Аккумулятор и перезапуск. Если ошибка появилась после тяжёлого пуска или замены АКБ, заглушите машину, запустите снова и проедьте немного прямо: части систем нужна короткая поездка, чтобы завершить самопроверку.
2. Кнопка AFS. Убедитесь, что адаптив не отключён вручную: на многих машинах кнопка AFS OFF расположена низко на панели, рядом с коленом водителя.
3. Световое пятно на стене. Включите ближний свет перед стеной или воротами. Если граница одной фары заметно выше, ниже или в стороне, механизм застрял.
4. Конденсат. Посмотрите на фары после мойки или ночи под дождём. Капли и потёки внутри — повод начинать не с электроники, а с герметичности.
5. Коды ошибок. Самый полезный шаг — считать ошибки сканером. Код подскажет сторону и узел: датчик уровня, мотор, блок, связь.

Разбирать фару самостоятельно не советуем: корпус посажен на герметик, стекло и крепления легко повредить, а неправильная сборка потом даёт конденсат — и новые ошибки адаптива.

Как ремонтируют адаптивную фару в студии

Профиль «Авто-108» — ремонт самой фары: разборка, работа с тем, что внутри корпуса, герметизация и сборка. Порядок работы с адаптивной фарой:

1. Диагностика. Проверяем, как работает поворот фар, осматриваем фару на конденсат, трещины и следы вскрытия, проверяем разъёмы. Стоимость и состав работ фиксируем в заказ-наряде до начала работ.
2. Разборка. Фару снимаем, прогреваем шов, отделяем стекло от корпуса. Осматриваем механизм поворота, моторы, платы и контакты на предмет коррозии.
3. Ремонт узла. Чистим окисленные контакты, восстанавливаем механику поворотного модуля или меняем неисправную деталь.

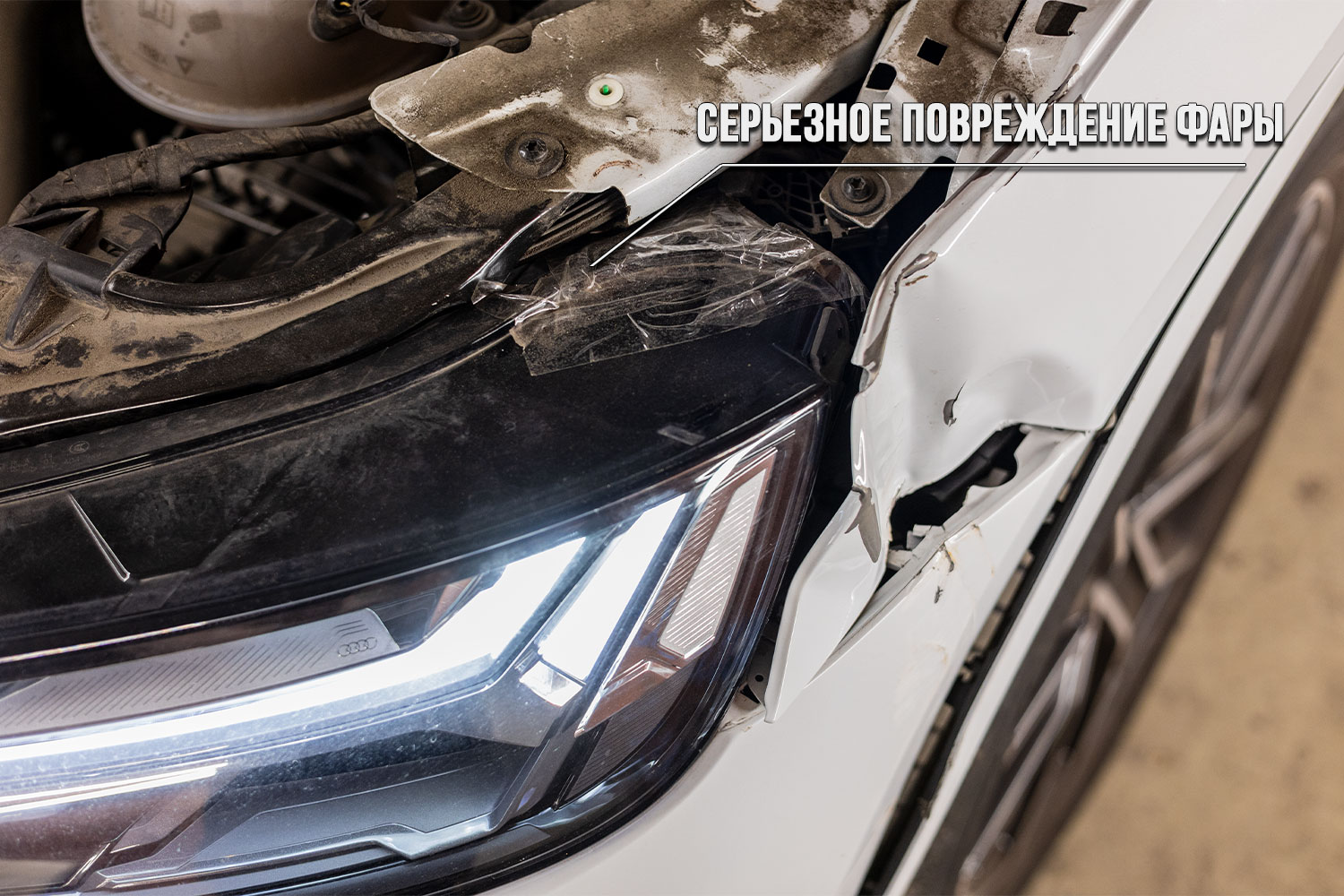

4. Герметизация. Стекло сажаем на новый бутиловый шнур по всему периметру — он остаётся пластичным, и фару при необходимости можно разобрать повторно. Если стекло треснуло — меняем стекло, если сломан корпус — переносим начинку в новый.
5. Проверка и регулировка. Собранную фару проверяем на герметичность, после установки — работу всех заводских функций, затем регулируем световой пучок по прибору.

Цены по канону студии: устранение запотевания — от 6 000 ₽ за фару, замена стекла фары — от 6 000 ₽ за работу, замена корпуса с переносом начинки — от 9 000 ₽ за работу. Стоимость ремонта электроники и механизма поворота зависит от найденной причины и называется после диагностики. Оплата — после выдачи автомобиля, гарантия на работы — 2 года.

Адаптив при таком ремонте сохраняется: мы не отключаем и не «обманываем» систему, а возвращаем ей исправную фару. Пример с биксеноном Bosch AL — BMW X5 E70 с заменой стёкол и отражателей; примеры по вашей модели ищите в разделе ремонт фар по маркам.

Если фары к тому же светят тускло — после ремонта адаптива это станет заметнее. Разбор других причин слабого света — в статье почему фары светят тускло, а если погасли дневные ходовые огни — в статье не горит ДХО.
